Conexionado físico
El conexionado físico del RTU-X depende del modelo utilizado: DIN o IP68.
Antes de conectar
Revise la sección Primeros pasos para el rango de tensión de alimentación admitido por cada modelo.
A continuación se detalla el conexionado para cada uno.

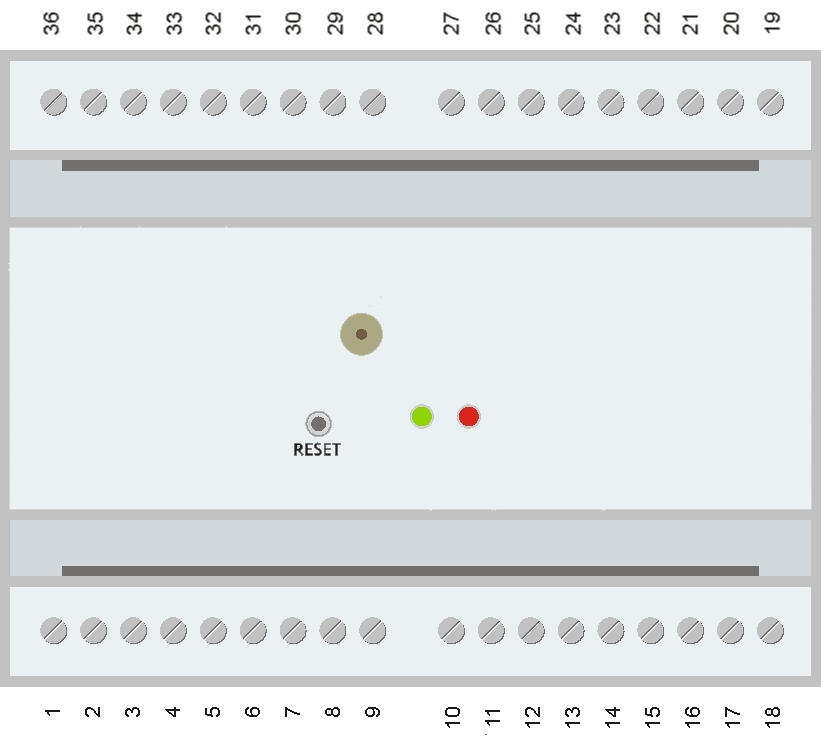

Modelo DIN
RTUX-DIN
| Borne | Descripción | ||||||
| 1 | VDC / L | ||||||
| 2 | VDC / L | ||||||
| 3 | GND / N | ||||||
| 4 | GND / N | ||||||
| 5 | Salida 12 VDC / 24 VDC | ||||||
| 6 | GND | ||||||
| 7 | AIN0 / Entrada analógica 0 | ||||||
| 8 | AIN1 / Entrada analógica 1 | ||||||
| 9 | GND | ||||||
| DIN | DOUT | AIN | RS-485 | SDI-12 | LATCH | ||
| 10 | Expansión 2 | GND | COM | GND | RS485 B | N/C | OUT11+ |
| 11 | Expansión 2 | IN 11 | OUT 11 | AIN 5 | RS485 A | Data | OUT11- |
| 12 | Expansión 2 | IN 12 | OUT 12 | AIN 6 | 12 V | 12 V | OUT12+ |
| 13 | Expansión 2 | IN 13 | OUT 13 | AIN 7 | GND | GND | OUT12- |
| 14 | GND | ||||||
| DIN | DOUT | AIN | RS-485 | SDI-12 | LATCH | ||
| 15 | Expansión 1 | GND | COM | GND | RS485 B | N/C | OUT8+ |
| 16 | Expansión 1 | IN 8 | OUT 8 | AIN 2 | RS485 A | Data | OUT8- |
| 17 | Expansión 1 | IN 9 | OUT 9 | AIN 3 | 12 V | 12 V | OUT9+ |
| 18 | Expansión 1 | IN 10 | OUT 10 | AIN 4 | GND | GND | OUT9- |
| 19 | IN7 / Entrada digital 7 | ||||||
| 20 | IN6 / Entrada digital 6 | ||||||
| 21 | IN5 / Entrada digital 5 | ||||||
| 22 | IN4 / Entrada digital 4 | ||||||
| 23 | IN3 / Entrada digital 3 | ||||||
| 24 | IN2 / Entrada digital 2 | ||||||
| 25 | IN1 / Entrada digital 1 | ||||||
| 26 | IN0 / Entrada digital 0 | ||||||
| 27 | COMIN / Común de entradas digitales | ||||||
| 28 | OUT7 / Salida digital 7 | ||||||
| 29 | OUT6 / Salida digital 6 | ||||||
| 30 | OUT5 / Salida digital 5 | ||||||
| 31 | OUT4 / Salida digital 4 | ||||||
| 32 | OUT3 / Salida digital 3 | ||||||
| 33 | OUT2 / Salida digital 2 | ||||||
| 34 | OUT1 / Salida digital 1 | ||||||
| 35 | OUT0 / Salida digital 0 | ||||||
| 36 | COMOUT / Común de salidas digitales | ||||||

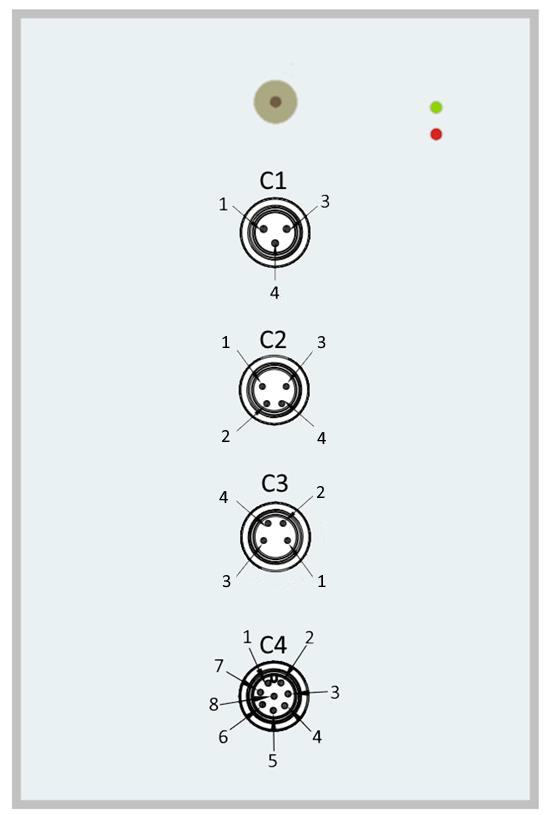

Modelo IP68
RTUX-IP68
| C1 (Alimentación) | ||
|---|---|---|
| Pin | Color | Descripción |
| 1 | Marrón | VDC en modelo VDC / N en modelo VAC |
| 3 | Azul | GND en modelo VDC / L en modelo VAC |
| 4 | Negro | No conectar |
| C2 (Expansión 1) | |||||||
|---|---|---|---|---|---|---|---|
| Pin | Color | Módulo de expansión | |||||
| DIN | DOUT | AIN | RS-485 | SDI-12 | LATCH | ||
| 1 | Marrón | IN 10 | OUT 10 | AIN 4 | GND | GND | OUT9+ |
| 2 | Blanco | IN 9 | OUT 9 | AIN 3 | 12 V | 12 V | OUT9- |
| 3 | Azul | GND | COM | GND | RS485 B | N/C | OUT8+ |
| 4 | Negro | IN 8 | OUT 8 | AIN 2 | RS485 A | Data | OUT8- |
| C3 (Expansión 2) | |||||||
|---|---|---|---|---|---|---|---|
| Pin | Color | Módulo de expansión | |||||
| DIN | DOUT | AIN | RS-485 | SDI-12 | LATCH | ||
| 1 | Marrón | IN 13 | OUT 13 | AIN 7 | GND | GND | OUT12+ |
| 2 | Blanco | IN 12 | OUT 12 | AIN 6 | 12 V | 12 V | OUT12- |
| 3 | Azul | GND | COM | GND | RS485 B | N/C | OUT11+ |
| 4 | Negro | IN 11 | OUT 11 | AIN 5 | RS485 A | Data | OUT11- |
| C4 (I/O) | ||
|---|---|---|
| Pin | Color | Descripción |
| 1 | Blanco | IN0 / Entrada digital 0 |
| 2 | Marrón | IN1 / Entrada digital 1 |
| 3 | Verde | OUT0 / Salida digital 0 |
| 4 | Amarillo | COMOUT / Común de salidas digitales |
| 5 | Gris | AIN1 / Entrada analógica 1 |
| 6 | Rosa | AIN0 / Entrada analógica 0 |
| 7 | Azul | Salida 12 VDC / 24 VDC |
| 8 | Rojo | GND |
